Práctica 10

La siguiente práctica es esta:

Vemos que esta compuesta por una cuadrícula. Para dibujarla, utilizaremos la orden matriz.
Primero dibujamos un cuadrado de 10 cm cada lado con la orden rectángulo, y para indicar la medida introducimos @10,10.
Una vez dibujado el cuadrado, para hacer la matriz pulsamos el siguiente botón:

En la ventana emergente pulsamos la opción matriz rectangular, pulsamos designar objetos y seleccionamos el cuadrado. Contamos la columnas y las filas y vemos que hay 10 de cada. En la distancia entre columna y filas, para que salgan pegadas ponemos 10 y 10. Pulsamos vista preliminar para ver como queda y aceptamos.
Una vez hecha la cuadrícula vamos a pasar a dibujar la figura de dentro. Para ello, primero creamos las capas figura y ejes como siempre, metemos la cuadrícula dentro de la capa ejes, que en este caso lo llamaremos cuadrícula y la bloqueamos pulsando el botón con forma de candado.

Así podremos dibujar la figura encima de la cuadrícula sin modificarla.
Para dibujarla lo hacemos con la capa figura seleccionada y consiste en hacer circunferencias con el centro en el cuadrado de la cuadrícula que corresponda y como radio 10, ya que es lo que mide el cuadrado. Luego se unen las circunferencias tal y como aparece en la práctica y se recorta lo sobrante.

Así tendremos la práctica terminada.
Os la dejo en formato autocad y PDF:
Práctica 10 autocad
Práctica 10 PDF

Práctica 9

La siguiente práctica a realizar es esta:

Comenzaremos por dibujar la circunferencia de 50 cm de radio que contienen al pentágono.
Una vez dibujada, para hacer el pentágono regular inscrito, pulsamos el botón polígono:

Indicamos el número de lados, que en este caso son 5, indicamos como centro del polígono el centro de la circunferencia, ponemos una "i" para indicar que se encuentra inscrito y le indicamos que tiene un radio de 50 cm.
Dibujamos la circunferencia de radio 35 tomando como centro el centro de la circunferencia externa.

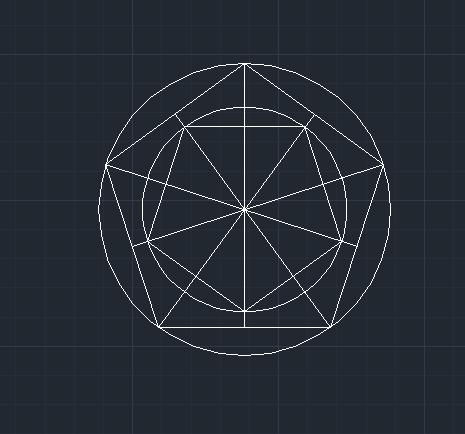

Para hacer las líneas interiores, con referencia a objetos activada y con la opción punto final y punto medio activados, unimos cada vértice con el punto medio de la línea que se encuentra en frente.

Vemos que dentro de la circunferencia interna hay otro pentágono inscrito, por lo que tenemos que seguir los mismo pasos pero indicándole un radio de 35 y orientándolo boca abajo.

Ahora dibujamos las diagonales del pentágono interior.

Después unimos los vértices del pentágono externo con los del pentágono interno tal y como aparece en la práctica.

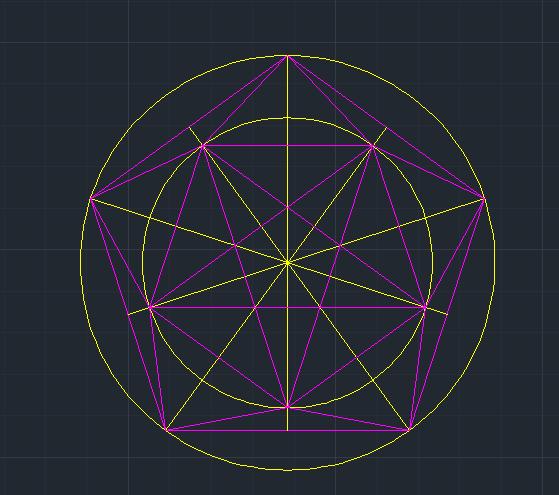

Ahora solo queda introducir cada parte de la práctica en su capa correspondiente, creando las capas igual que en las prácticas anteriores.

Con esto terminamos la práctica
Aquí las podéis encontrar en formato autocad y PDF:
Práctica 9 autocad
Práctica 9 PDF

Práctica 8

La práctica que vamos a realizar a continuación es esta:

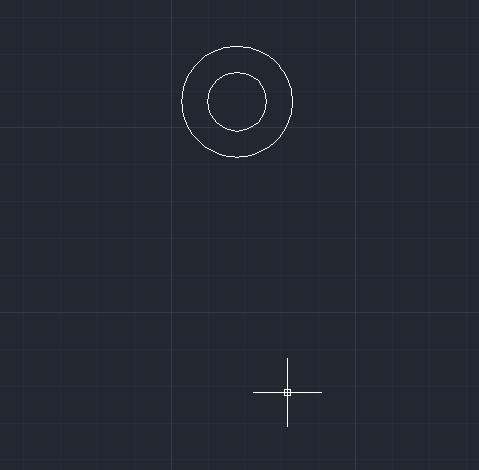

Comenzaremos por dibujar las circunferencias concéntricas de la parte de arriba, asignando como centro cualquier punto del área de dibujo.

Las circunferencias de la parte de abajo se encuentran separadas de las de arriba 45 cm, pero no se encuentran alineadas, sino que están desplazadas.

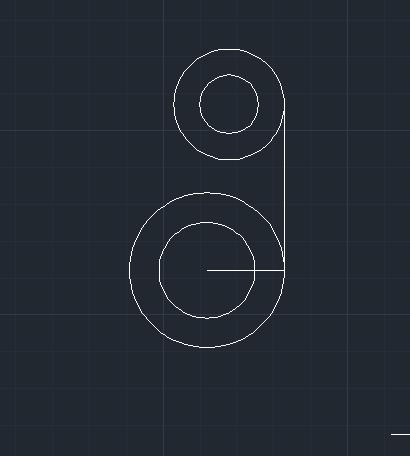

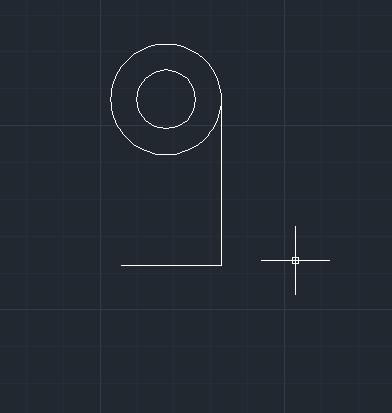

Para dibujarlas, con Refencia a objetos activada y con la opción cuadrante activada, dibujamos una línea de 45 cm (con orto activado) desde el cuadrante de la circunferencia exterior de la parte de arriba.  Desde esa línea dibujamos otra a la izquierda de 21 cm, así obtendremos el centro de las circunferencias de abajo.

Una vez hechas las circunferencias, unimos las circunferencias internas con líneas y con la opción referencia a objetos activada y tangente, las unimos desde las tangentes de ambas circunferencias.

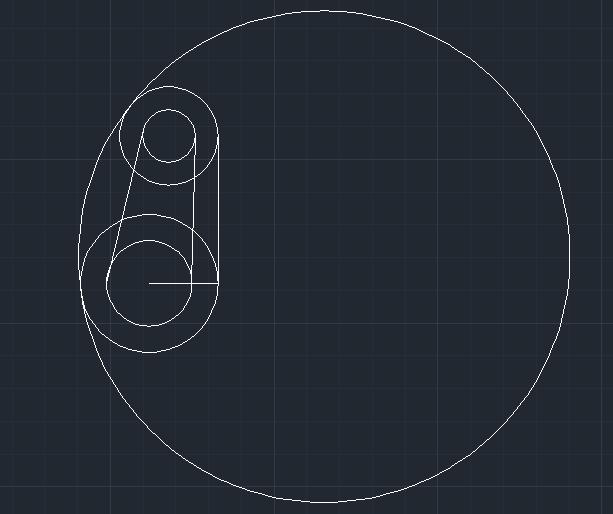

Las circunferencias externas por la parte izquierda se unen mediante una circunferencia tangente a las dos circunferencias.
Para ello, pulsamos en botón circunferencia, y para elegir la opción tangente tangente radio, introducimos las letras "ttr". Después seleccionamos las circunferencias a las que queremos que sea tangente e introducimos el radio de la circunferencia que en este caso son 75 cm.

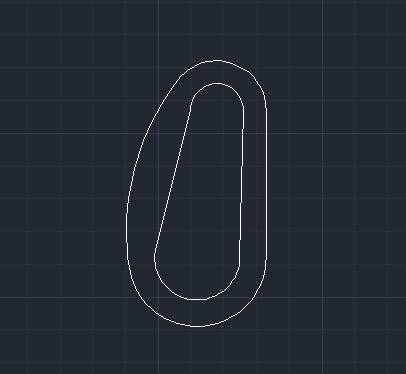

Tras esto, recortamos las partes de la figura que no son necesarias, eligiendo la opción recortar.

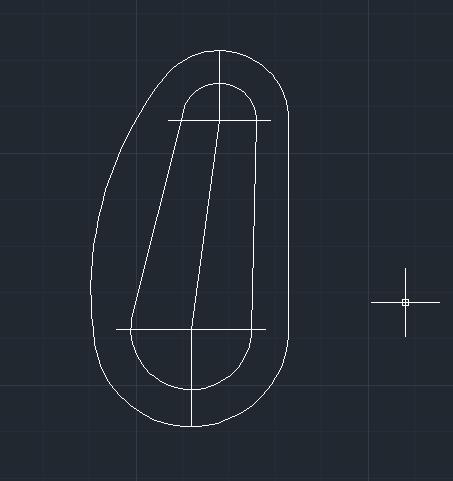

Lo único que quedaría es dibujar los ejes que aparecen con líneas discontinuas en la práctica.
Para ello con la opción línea las dibujamos tal y como aparece en la práctica. Para dibujar los ejes que atraviesan las circunferencias de izquierda a derecha, seguimos el mismo procedimiento que en la práctica anterior, dibujamos un extremo y luego lo copiamos en el otro extremo.

Para terminar la práctica introduciríamos cada parte de la figura en la capa que le corresponde, creando las capas siguiendo el mismo procedimiento que en las prácticas anteriores.

Así abríamos terminado la práctica.
Aquí os la dejo en formato autocad y PDF:
Práctica 8 autocad
Práctica 8 PDF

Práctica 7

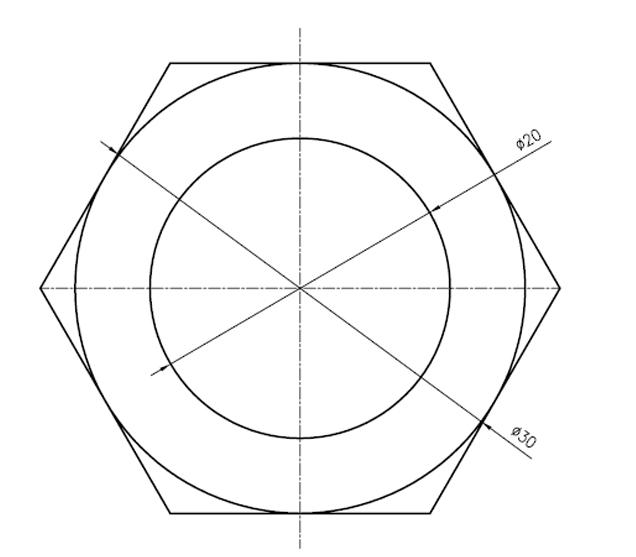

Esta es la siguiente práctica que tenemos que realizar:

Esta figura está compuesta por un hexágono regular circunscrito a una circunferencia de radio 30 y otra circunferencia concéntrica de radio 20.

Para dibujar el hexágono circunscrito a la circunferencia pulsamos el siguiente botón:

Una vez pulsado este botón autocad nos pide que indiquemos el número de lados, por lo que ponemos que 6. Tras esto nos pide el centro del polígono, pulsamos en un punto cualquiera del área de dibujo, que va a constituir el centro de la circunferencia circunscrita. Después introducimos una C para indicar el el polígono está circunscrito y no inscrito (que saldría fuera de la circunferencia). Introducimos el radio de la circunferencia que en este caso se trata de 30 cm. Así conseguiremos dibujar el hexágono.

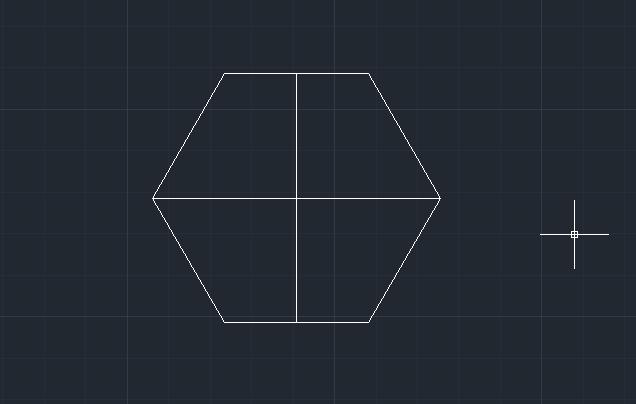

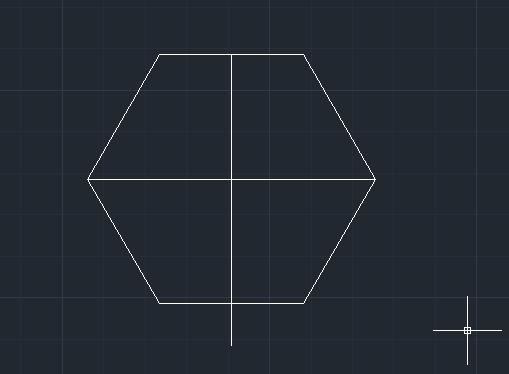

Para dibujar los círculos interiores primero dibujamos los ejes que aparecen en la práctica con línea discontinua, teniendo activado referencia a objetos y marcando las opciones de punto medio y punto final.

En la práctica el eje vertical aparece prolongado. Para hacer esto hay varias maneras. La que yo he utilizado es dibujando desde el uno de los puntos finales de este eje una línea de la medida que sea, por ejemplo 10, y la copiamos al otro punto final del eje.

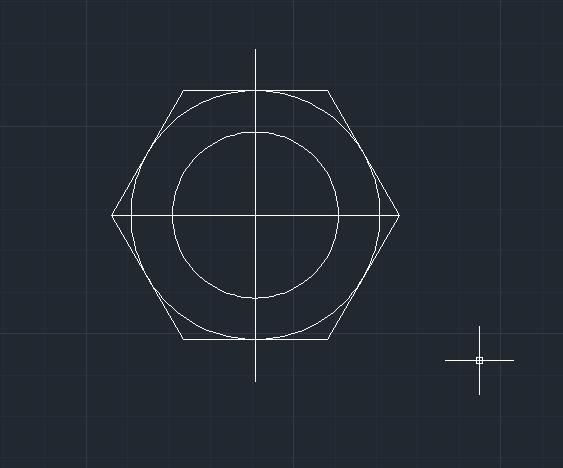

El punto donde se cortan los ejes constituye el centro de ambas circunferencias, por lo que lo único que tenemos que hacer es dibujarlas introduciendo sus radios.

 Así lo único que quedaría es introducir cada parte de la figura en su capa correspondiente.

Siguiendo los mismo pasos que hemos seguido para crear las capas en la práctica anterior, introducimos el hexágono y las circunferencias en la capa figura y los ejes en la capa ejes. La única diferencia es que en el estilo de línea de los ejes tenemos que poner otro distinto, por ejemplo, trazo largo punto.

Si los al meter los ejes es su correspondiente capa, las líneas que lo forman se quedan muy separadas y las queremos más juntas, así:

Tenemos que introducir el comando "ltscale" para cambiarle la escala. Después ponemos 0.5, 0.2, 0.3 ... según a la escala que nos interese e introducimos "regen".

Con esto abremos terminado esta práctica.

Aquí os la dejo en formato autocad y en formato PDF:

Práctica 7 autocad

Práctica 7 PDF

Práctica 6

Esta es la siguiente práctica que tenemos que realizar:

Lo primero que vamos a dibujar en esta práctica va a ser el cuadrado de lado 100. Para dibujar un rectángulo con todos los lados iguales, pinchamos el botón Rectángulo :

Después precisamos el primer punto o la primera esquina y para que los lados sean iguales ponemos: @100,100.

Tras esto, dibujamos dos circunferencias concéntricas dentro del circulo, para ello dibujamos las diagonales del cuadrado y el punto donde se junten será el centro de las circunferencias concéntricas. Le damos al botón circunferencia y para introducir el diámetro, primero introducimos la letra D y luego la medida.

Para dibujar el cuadrado del interior de la circunferencia de 75 cm de diámetro, hay que activar la opción de referencia a objetos y marcar la opción cuadrante para poder realizar las líneas de un cuadrante a otro.

Una vez marcada esta opción pulsamos el botón línea y dibujamos el cuadrado uniendo los cuatro cuadrantes del círculo interior.

Lo último que queda es hacer las líneas que se encuentran en el interior del cuadrado, para ello tenemos que tener activado referencia a objetos y con la opción punto medio y punto final activado. Entonces dibujaremos líneas desde el punto final al punto medio del cuadrado, según salga en la práctica.

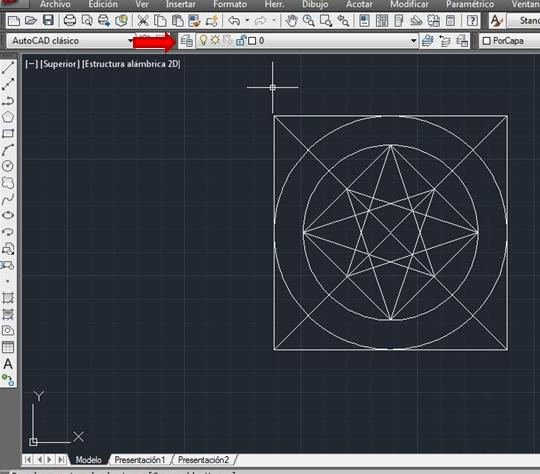

Cuando ya hemos dibujado la figura, tenemos que meter cada parte de la figura en una capa. Para ello pinchamos el siguiente botón para crear las capas:

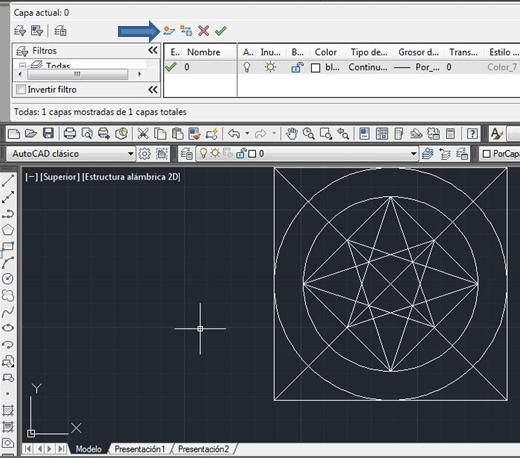

Nos sale la siguiente pantalla y pulsamos el siguiente botón para crear las nuevas capas:

Una capa la llamaremos figura y tendrá un grosor de línea de 0.8 cm y le designamos un color que identifiquemos con su grosor, por ejemplo, yo he utilizado el fucksia. Otra capa, la llamaremos ejes, tendrá un grosor de 0.2 cm, el tipo de línea será discontinua por lo que utilizaremos un tipo de línea de trazos y le pondremos un color que identifiquemos con su grosor, por ejemplo, yo he utilizado el amarillo. Pulsamos aceptar y ya habremos creado las capas.

Ahora tenemos que meter la figura en su correspondiente capa y los ejes en su capa.

Para ello seleccionamos la parte de la figura que en la práctica aparece más gruesa y la ponemos dentro de la capa figura. La parte de la figura que aparece discontinua el la práctica constituyen los ejes, seleccionamos estas líneas y las introducimos en la capa ejes.

Tras esto habremos terminado la práctica completamente.

Aquí os dejo la práctica en formato autocad y en formato PDF:

Práctica 6 autocad

Práctica 6 PDF

Práctica 5

Esta es la práctica que vamos a realizar a continuación:

Hay varias formas de realizar esta práctica, yo la voy a explicar realizando chaflanes.

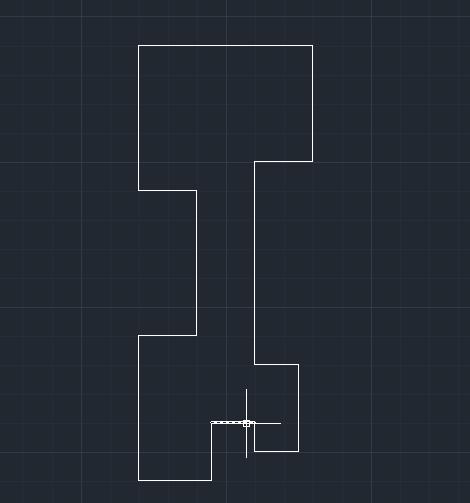

Pulsamos el botón línea y con el comando orto activado(F8) dibujamos la figura como si no aparecieran chaflanes, es decir, sumando las medidas que nos indican. En esta primera parte la práctica quedaría así:

Cuando tenemos esta figura, pasaremos a hacer los chaflanes correspondientes.

Por ejemplo, empezaremos por el chaflán de arriba a la izquierda.

Pulsamos el botón chaflán:

Después introducimos la primera distancia(antes introducimos la letra de para poner la distancia), que en este caso seria 40, y la segunda 20 y designamos las dos líneas.

 Así se harían todos los chaflanes y tendríamos la práctica terminada.

Aquí os dejo la práctica terminada en formato autocad y PDF:

Práctica 5 autocad
Práctica 5 PDF

Práctica 4

Esta es la siguiente práctica que tenemos que realizar:

Esta práctica es casi igual que la anterior, lo único que cambia es que en lugar de poner 60º, cuando ponemos el comando SNAPANG, hay que indicarle 45º ya que autocad va en el sentido de las agujas del reloj. Todo lo demás consiste en dibujar las líneas exactamente igual que en las prácticas anteriores.

Aquí os dejo las la práctica en formato de autocad y PDF:

Práctica 4 autocad

Práctica 4 PDF

Práctica 3

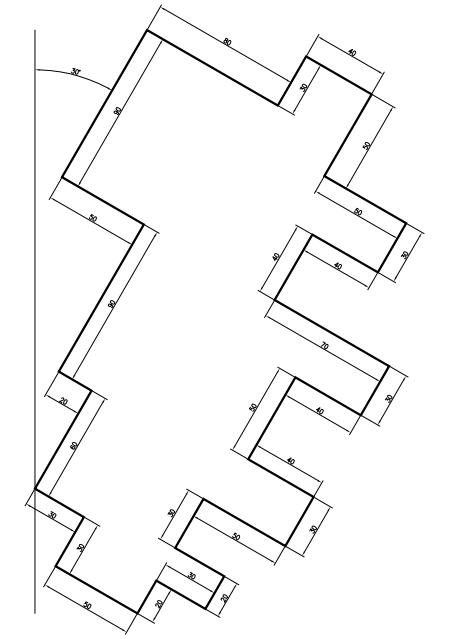

Esta es la práctica que tenemos que realizar:

Como podemos ver, se trata de una figura compuesta por líneas rectas, pero inclinadas 30º en el sentido de las agujas del reloj.

Para realizar esta práctica pulsamos sobre el botón línea:

Una vez seleccionada esta opción, antes de designar el primer punto en el área de dibujo, escribimos en la barra de comandos SNAPANG, para inclinar las líneas 30º con respecto al eje.

Autocad te pide cuantos grados hay que inclinar los ejes, pero en sentido contrario a las agujas del reloj, por lo que hay que indicarle 60º.

Después de esto el eje saldrá de esta forma:

Ahora podemos comenzar a dibujar la figura, con orto activado(F8) para que las líneas salgan rectas y las dirigimos en el sentido en el que salen en la práctica, al igual que hicimos en las práctica 1 y 2.

Aquí os dejo la práctica en formato de autocad y de PDF:

Práctica 3 autocad

Práctica 3 PDF

Práctica 2

Esta es la siguiente práctica que tenemos que realizar:

Para hacer esta figura hay que utilizar el comando línea que utilizamos en la práctica anterior:

Una vez que hemos seleccionado este botón, pinchamos en el área de dibujo para precisar el primer punto, dirigimos la línea en el sentido que nos indique la práctica, introducimos la medida de la línea, pulsamos enter y autocad nos la dibuja.

Seguimos el mismo procedimiento para dibujar todas las líneas y habremos terminado la práctica.

Aquí os dejo está práctica en formato autocad y en PDF:

Práctica 2 autocad

Práctica 2 PDF
