Práctica silla.

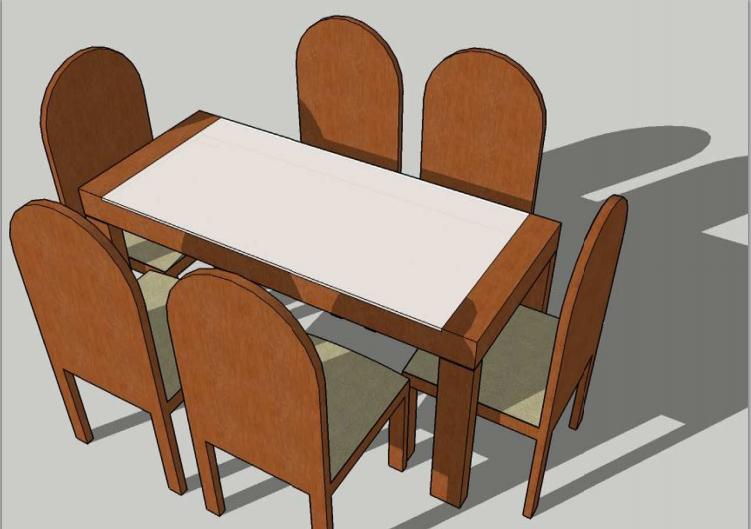

La primera práctica que vamos a realizar con el programa SketchUp consiste en dibujar la siguiente silla:
miércoles, 20 de marzo de 2013
Comenzamos con SketchUp.
Ahora que ya hemos aprendido como utilizar y manejar autoCAD, vamos a pasar a un nuevo programa que sirve para hacer modelos en 3 dimensiones, llamado SketchUp. Este programa es muy fácil de utilizar y aprenderéis al instante a manejarlo.
Espero que os gusten las prácticas.
Un saludo.
miércoles, 6 de marzo de 2013
Práctica plano de althia.
Estos son los enlaces de esta práctica:
Plano althia autocad
Plano althia obra PDF
Plano althia mobiliario PDF
Para saber las medidas de nuestra clase utilizamos un metro y debido a que las medidas no fueron totalmente exactas tuvimos que ajustar ciertas cosas, sabiendo que los pilares del medio están alineados.
Para alinearlos utilizamos la orden estirar y tomamos como pilar más exacto el del lado opuesto a las ventanas ya que las ventanas dificultan la medida.
Desde una esquina del pilar trazamos una línea auxiliar que corte el de abajo.
Designamos el pilar de abajo mediante una ventana y marcamos el primer punto base la esquina más cercana a la línea auxiliar y el segundo punto base el de corte con esta línea. Tras esto podemos eliminar dicha línea.
Todo esto debe ir dentro de una capa llamada muros con un grosor de 0.6.
Tras esto,insertaremos las ventanas y la puerta sabiendo las medidas que separan cada una de ellas (deben ir en una capa llamada carpintería con 0.2 de grosor). Para dibujar las ventanas solamente es necesaria la orden línea y para dibujar la puerta la orden línea y la orden simetría.
Luego creamos una nueva capa llamada pilares con un grosor de 0.8. Los pilares deben dibujarse con la orden rectángulo, introduciendo @ 30,30 sabiendo que siempre deben están separados 5 cm de los muros, por todos sus lados.
Después dibujamos la ventilación utilizando la orden equidistancia en la esquina inferior derecha y con una distancia de 10 cm. Después la copiamos en el otra lado en la que aparece. Esto debera ir en otra capa llamada ventilación con 0.2 de grosor.
Ahora debemos insertar los muebles correspondientes. Creamos una nueva capa llamada mobiliario con 0.2 de grosor. Las mesas debemos dibujarlas nosotros en un archivo diferente de autocad para poderlas insertar como un bloque. Para dibujar la mesa de los alumnos utilizamos la orden circunferencia, la orden línea, matriz polar y recortar.
Para la mesa del profesor solo se necesita la orden rectángulo y arco, que se utiliza una vez dibujadas unas líneas auxiliares de 40 hacia arriba desde la esquina y 115 hacia el lado. Después con la orden arco indicamos el primer punto que sería la esquina derecha, el segundo punto que sería el punto medio de la línea auxiliar y el punto final que sería la otra esquina.
El resto del mobiliario debemos descargarnos de una página de bloques de autocad gratis como www.cadbloques.com. Estos bloques los debemos insertar en los mesas y colocarlos donde correspondan.
Creamos una nueva capa llamada sombreado con un grosor de 0.2. Pulsamos la orden sombreado , pero antes cerramos provisionalmente los muros con unas líneas auxiliares que luego borraremos. Como patrón elegimos el ANSI31, con un ángulo de -45 y una escala de 1, y designamos los puntos del interior de los muros.
Debemos seleccionar los muros y pilares y ponerlos delante. Para ello pulsamos el botón derecho, selección rápida, en propiedades elegimos capa y en valor seleccionamos la capa muros y pilares. Una vez seleccionados pulsamos el botón derecho, ordenar objetos y poner delante.
Ahora debemos pasar el plano a milímetros, ya que las medidas se encuentran en centímetros. Para ello pulsamos el botón escala, designamos todos los objetos que forman el plano y elegimos como punto base la esquina inferior del plano, por ejemplo. Tras esto, en el factor de escala introducimos 10 para pasar de cm a mm.
Lo último que debemos hacer es acotar. Primero creamos una capa llamada cotas con un grosor de 0.2 y luego en la barra herramientas pulsamos el botón derecho, ACAD, y acotar, para sacar la barra de herramientas de acotar.
Para acotar vamos a utilizar el botón lineal.
Después de pulsarlo marcamos el origen de la primera línea en el comienzo de la línea que vayamos a acotar y el segundo punto de referencia marcamos el punto final de la línea. Después ponemos las cotas a la distancia que nos parezca conveniente.
Tras esto, para continuar con la cota pulsamos el botón continua que hace que el primer punto de referencia sea el último de la última cota que hemos hecho, para que salga a la misma distancia que la anterior, por lo que solo tenemos que marcar el segundo punto que es el final de la línea.

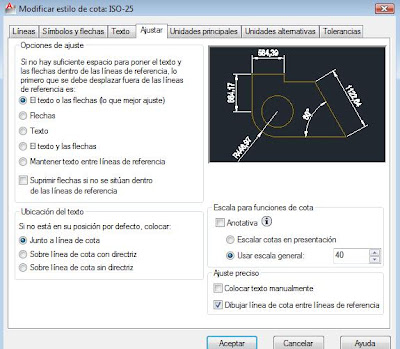

Observaremos que los números aparecen demasiado pequeños. Para modificarlos pulsamos el botón Estilo de cota, Modificar, Ajustar y en usar escala general introducimos 40.
Debemos hacer dos PDF, en uno llamado althia_obra no debe aparecer la capa mobiliario, y en otro llamado althia_mobiliario no debe aparecer la capa cotas.
Para ello, dentro de la ventana de la presentación, pulsamos el botón de las capas de inutilizar en la ventana actual por lo que en esa ventana no aparecerá, pero si en la otra presentación y en el modelo.
Con esto habremos terminado nuestra práctica.
Plano althia autocad
Plano althia obra PDF
Plano althia mobiliario PDF
Para saber las medidas de nuestra clase utilizamos un metro y debido a que las medidas no fueron totalmente exactas tuvimos que ajustar ciertas cosas, sabiendo que los pilares del medio están alineados.
Para alinearlos utilizamos la orden estirar y tomamos como pilar más exacto el del lado opuesto a las ventanas ya que las ventanas dificultan la medida.
Desde una esquina del pilar trazamos una línea auxiliar que corte el de abajo.
Designamos el pilar de abajo mediante una ventana y marcamos el primer punto base la esquina más cercana a la línea auxiliar y el segundo punto base el de corte con esta línea. Tras esto podemos eliminar dicha línea.
Todo esto debe ir dentro de una capa llamada muros con un grosor de 0.6.
Tras esto,insertaremos las ventanas y la puerta sabiendo las medidas que separan cada una de ellas (deben ir en una capa llamada carpintería con 0.2 de grosor). Para dibujar las ventanas solamente es necesaria la orden línea y para dibujar la puerta la orden línea y la orden simetría.
Luego creamos una nueva capa llamada pilares con un grosor de 0.8. Los pilares deben dibujarse con la orden rectángulo, introduciendo @ 30,30 sabiendo que siempre deben están separados 5 cm de los muros, por todos sus lados.
Después dibujamos la ventilación utilizando la orden equidistancia en la esquina inferior derecha y con una distancia de 10 cm. Después la copiamos en el otra lado en la que aparece. Esto debera ir en otra capa llamada ventilación con 0.2 de grosor.
Ahora debemos insertar los muebles correspondientes. Creamos una nueva capa llamada mobiliario con 0.2 de grosor. Las mesas debemos dibujarlas nosotros en un archivo diferente de autocad para poderlas insertar como un bloque. Para dibujar la mesa de los alumnos utilizamos la orden circunferencia, la orden línea, matriz polar y recortar.
Para la mesa del profesor solo se necesita la orden rectángulo y arco, que se utiliza una vez dibujadas unas líneas auxiliares de 40 hacia arriba desde la esquina y 115 hacia el lado. Después con la orden arco indicamos el primer punto que sería la esquina derecha, el segundo punto que sería el punto medio de la línea auxiliar y el punto final que sería la otra esquina.
El resto del mobiliario debemos descargarnos de una página de bloques de autocad gratis como www.cadbloques.com. Estos bloques los debemos insertar en los mesas y colocarlos donde correspondan.
Creamos una nueva capa llamada sombreado con un grosor de 0.2. Pulsamos la orden sombreado , pero antes cerramos provisionalmente los muros con unas líneas auxiliares que luego borraremos. Como patrón elegimos el ANSI31, con un ángulo de -45 y una escala de 1, y designamos los puntos del interior de los muros.
Debemos seleccionar los muros y pilares y ponerlos delante. Para ello pulsamos el botón derecho, selección rápida, en propiedades elegimos capa y en valor seleccionamos la capa muros y pilares. Una vez seleccionados pulsamos el botón derecho, ordenar objetos y poner delante.
Ahora debemos pasar el plano a milímetros, ya que las medidas se encuentran en centímetros. Para ello pulsamos el botón escala, designamos todos los objetos que forman el plano y elegimos como punto base la esquina inferior del plano, por ejemplo. Tras esto, en el factor de escala introducimos 10 para pasar de cm a mm.
Lo último que debemos hacer es acotar. Primero creamos una capa llamada cotas con un grosor de 0.2 y luego en la barra herramientas pulsamos el botón derecho, ACAD, y acotar, para sacar la barra de herramientas de acotar.
Para acotar vamos a utilizar el botón lineal.
Después de pulsarlo marcamos el origen de la primera línea en el comienzo de la línea que vayamos a acotar y el segundo punto de referencia marcamos el punto final de la línea. Después ponemos las cotas a la distancia que nos parezca conveniente.
Tras esto, para continuar con la cota pulsamos el botón continua que hace que el primer punto de referencia sea el último de la última cota que hemos hecho, para que salga a la misma distancia que la anterior, por lo que solo tenemos que marcar el segundo punto que es el final de la línea.
Observaremos que los números aparecen demasiado pequeños. Para modificarlos pulsamos el botón Estilo de cota, Modificar, Ajustar y en usar escala general introducimos 40.
Debemos hacer dos PDF, en uno llamado althia_obra no debe aparecer la capa mobiliario, y en otro llamado althia_mobiliario no debe aparecer la capa cotas.
Para ello, dentro de la ventana de la presentación, pulsamos el botón de las capas de inutilizar en la ventana actual por lo que en esa ventana no aparecerá, pero si en la otra presentación y en el modelo.
Con esto habremos terminado nuestra práctica.
